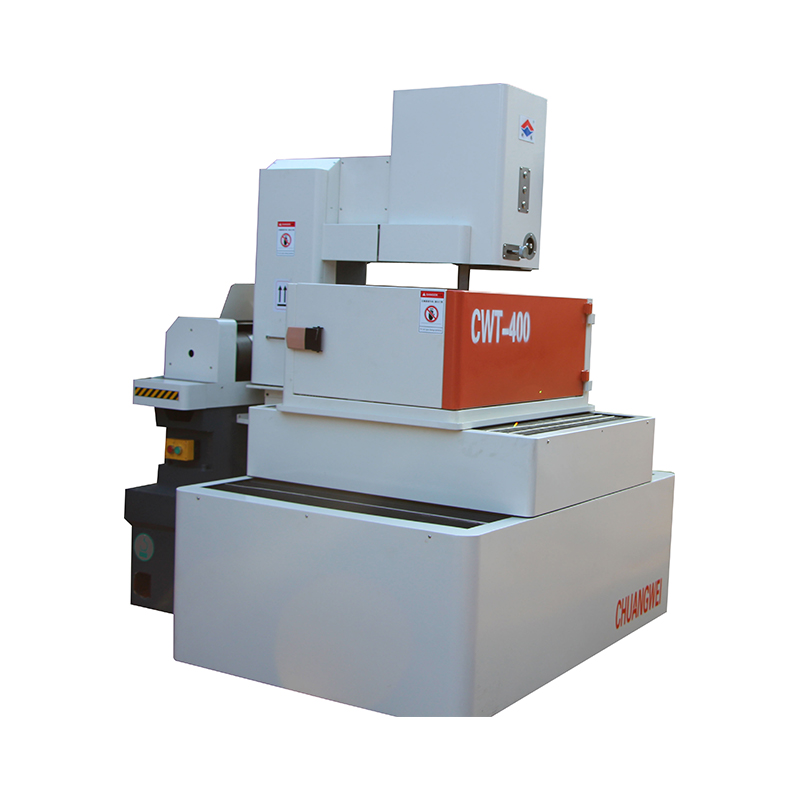

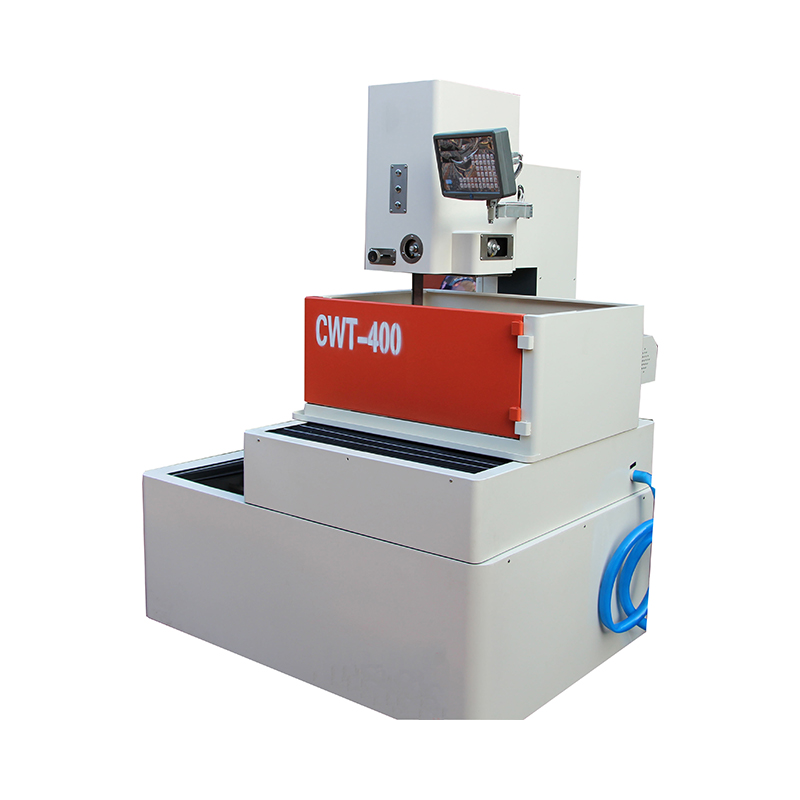

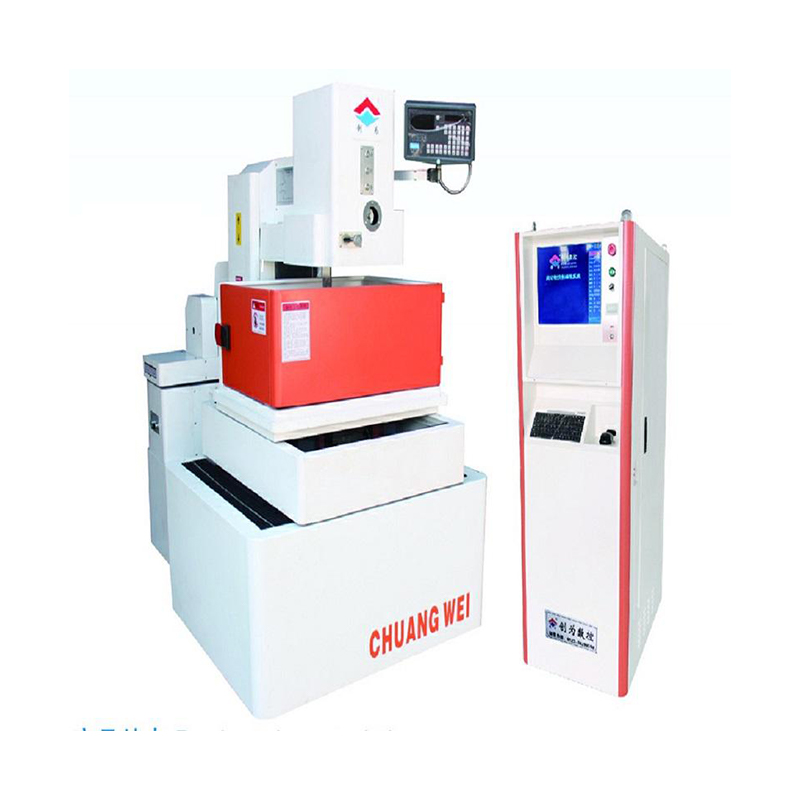

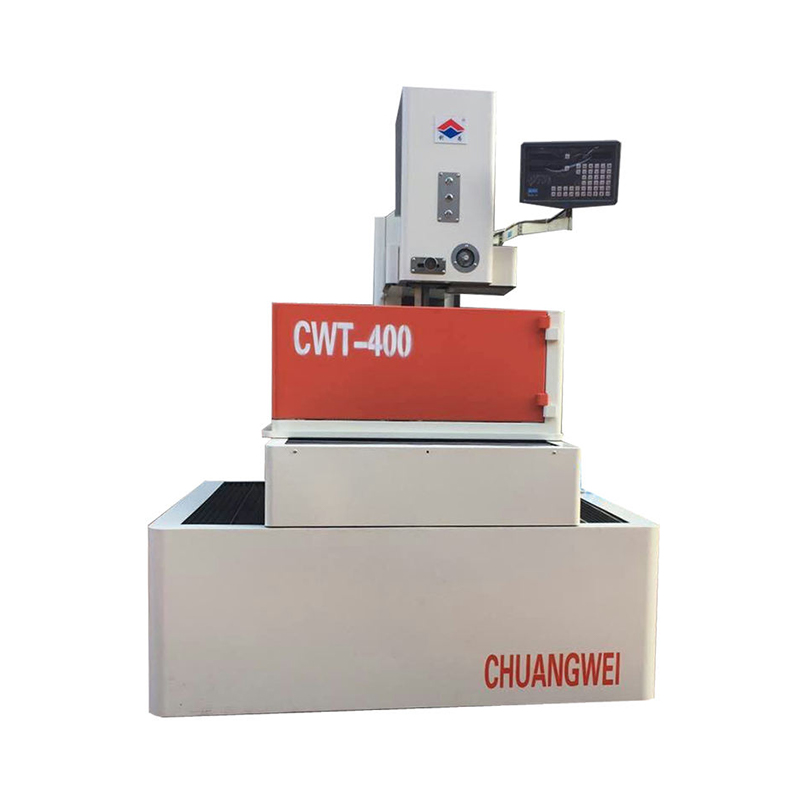

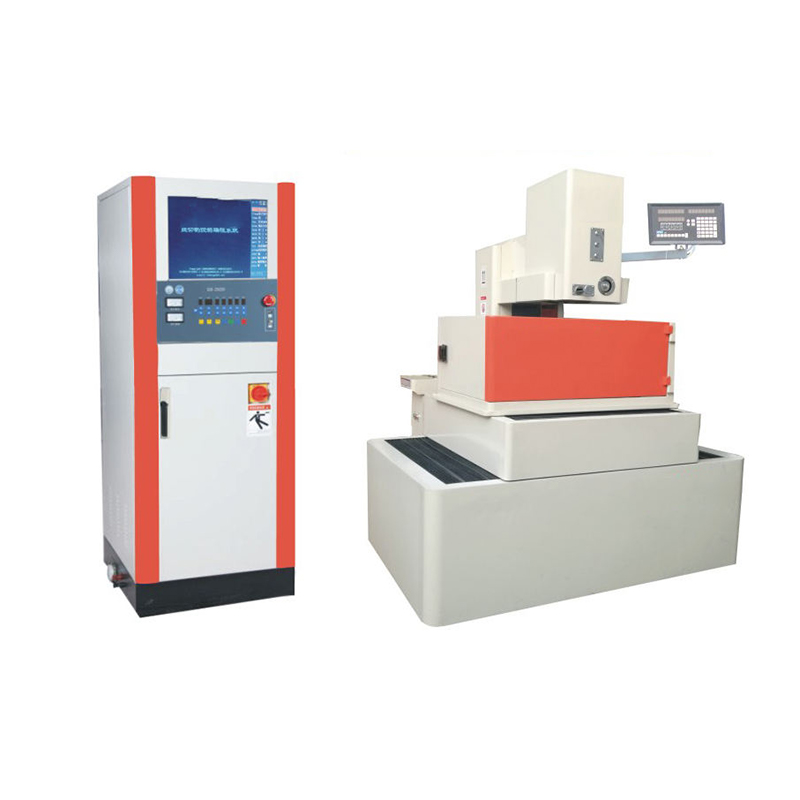

DK7740 T-Type Servo การป้องกันอย่างสมบูรณ์แบบ CNC Wire EDM เครื่องตัดความเร็วขนาดกลาง

ขอแนะนำ DK7740 T-type Servo การป้องกันอย่างสมบูรณ์แบบ CNC Wire EDM เครื่องตัดความเร็วกลางความเร็วขนาดกลางของวิศวกรรมที่แม่นยำและเทคโนโลยีขั้นสูง เครื่องจักรที่ทันสมัยนี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการการตัดที่มีความแม่นยำสูงของอุตสาหกรรมต่าง ๆ รวมถึงการบินและอวกาศยานยนต์และการผลิตแม่พิมพ์

DK7740 มีโครงสร้าง T-type ที่แข็งแกร่งเพื่อให้มั่นใจว่ามีความเสถียรและความแข็งแกร่งในระหว่างการใช้งาน การออกแบบที่ปิดล้อมอย่างสมบูรณ์ไม่เพียง แต่ช่วยเพิ่มความปลอดภัยโดยการปกป้องผู้ประกอบการจากกระบวนการตัด แต่ยังช่วยลดการปนเปื้อนสิ่งแวดล้อมทำให้เหมาะสำหรับสภาพแวดล้อมการผลิตที่สะอาดและควบคุมได้

ด้วยมอเตอร์เซอร์โวที่มีประสิทธิภาพสูงเครื่อง CNC Wire EDM นี้ให้ความแม่นยำในการตัดและการทำซ้ำที่ยอดเยี่ยมทำให้มันสมบูรณ์แบบสำหรับชิ้นงานที่ซับซ้อนและมีรายละเอียด ความสามารถในการตัดความเร็วปานกลางจะสร้างความสมดุลระหว่างความเร็วและความแม่นยำทำให้สามารถผลิตได้อย่างมีประสิทธิภาพโดยไม่ลดทอนคุณภาพ

ระบบควบคุม CNC ขั้นสูงของ DK7740 ช่วยให้มั่นใจได้ว่าการทำงานที่ใช้งานง่ายด้วยการเขียนโปรแกรมที่ใช้งานง่ายและการตรวจสอบแบบเรียลไทม์ของกระบวนการตัด สิ่งนี้ช่วยเพิ่มประสิทธิภาพการผลิตและลดการหยุดทำงานทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับสายการผลิตที่มีความต้องการสูง

การผสมผสานส่วนประกอบที่ยอดเยี่ยมและการออกแบบที่ทันสมัย ​​DK7740 T-Type Servo การป้องกันอย่างสมบูรณ์แบบ CNC Wire EDM เครื่องตัดความเร็วกลางกำหนดมาตรฐานใหม่ในอุตสาหกรรม

ติดต่อเรา JIANGSU Chuangwei CNC Machine Tool Co. , Ltd.

คำอธิบายโครงสร้างผลิตภัณฑ์

1. เครื่องมือเครื่องมือเครื่องจักร: ใช้ T-Type Duplex Box โครงสร้างโดยรวม; โครงสร้างการรับน้ำหนักหลักรองรับซี่โครงเชื่อมต่อการขนส่ง, ชั้นวางสายไฟ, พื้นผิวอ้างอิงการขนส่งลวด, สร้างเส้น T-type รวมหลายสาย, พื้นผิว, และร่างกาย, การหล่อทรายพลาสติกช่วยให้ความแข็งแกร่งและความเสถียรของร่างกายเครื่องจักรโดยรวม
2. ส่วนการขนส่งของ Workbench: การขนส่งใช้โครงสร้างซี่โครงที่เป็นของแข็งและนูน, โครงสร้างซี่โครงเสริมรูปแบบ, โครงสร้างองค์กรที่มีความเสถียรในการหล่อทรายพลาสติกไม่ใช่เรื่องง่ายที่จะสร้างข้อผิดพลาดรูปร่าง (การเสียรูป) คู่มือสกรูและเส้นตรงได้รับการออกแบบให้ติดตั้งบนระนาบอ้างอิงฐานเดียวกันเพื่อปรับปรุงความแม่นยำของตำแหน่งการประกอบและกำจัดข้อผิดพลาดการประกอบ (
ส่วนแร็คสายไฟ: คอลัมน์ใช้โครงสร้างกล่องประเภท C ส่วนบนของคอลัมน์ C-type (ชั้นวางสายไฟด้านบน) และตัวชั้นวางสายไฟล่างเป็นชั้นวางสายไฟคงที่ซึ่งค่อนข้างแข็งและไม่ง่ายที่จะสะท้อน กลไกการบีบอัดเชิงตัวเลขของสปริงของชุดล้อลวดทำให้มั่นใจได้ถึงความตึงเครียดที่สมดุลของลวดโมลิบดีนัม กลไกการยกก้านสี่เหลี่ยมจัตุรัสใช้เกียร์หนอนกลไกเกียร์แบบขดลวดและคู่มือ 900V และตัวเลื่อนรูปตัววีให้แน่นและล็อคซึ่งสามารถปรับความสูงของการตัดได้อย่างน่าเชื่อถือและสะดวก อุปกรณ์สเปรย์น้ำด้านบนประกอบด้วยแผ่นสเปรย์น้ำและคู่มือลวดซึ่งเชื่อมต่ออยู่ใต้ก้านแกนสี่เหลี่ยมจัตุรัสเพื่อรักษาความสั่นสะเทือนของลวดโมลิบดีนัมและช่วยแผ่นสเปรย์น้ำด้านบนในการฉีดสารหล่อเย็นในส่วนการประมวลผลอย่างสมบูรณ์

พารามิเตอร์เชิงกล

1. Workbench ขนาดพื้นผิว: 540 × 780 มม.
2. สูงสุด x/y แกนเดินทาง: 500 × 400 มม.
3. สูงสุด Z แกนเดินทาง: 200 มม.
4. กำลังไฟอินพุต: 2kw
5. X/Y แกนสกรูลูกบอล (ความแม่นยำ): เส้นผ่านศูนย์กลาง 32 มม. พิทช์ 4 มม.
6. คู่มือแกน x/y (ความแม่นยำ): คู่มือเชิงเส้น
7. ความขรุขระพื้นผิว: การตัดหลาย RA ≦ 1.1um
8. ความเร็วฟีดลวด: 0-11 m/s (การควบคุมความเร็วของ Stepless)
9. ความเร็วในการประมวลผลสูงสุด: 100 มม. ²/นาที (ความหนา GR12-40 มม.)
10. ความสามารถในการรับน้ำหนักสูงสุดของตาราง: 600 กิโลกรัม
11. ชิ้นงานชิ้นงานสูงสุด: 700 × 460 × 450
12. การกำหนดค่ามาตรฐานของระบบพลังงาน: 380V ± 10%/50Hz
13. ไดรฟ์แกนเซอร์โว X และ Y ใช้ระบบไดรฟ์ AC Servo แบรนด์ที่มีชื่อเสียงซึ่งมีความแม่นยำในการประมวลผลที่มีความเสถียรมากขึ้นและความแม่นยำในการตัดที่สูงขึ้น
14. การประมวลผลสูงสุดปัจจุบัน: 6a
15. จอแสดงผล: หน้าจอ LCD สี 15 "
16. แกนตั้งโปรแกรมได้: x/y/u/v สี่แกน (สี่ลิงก์)
