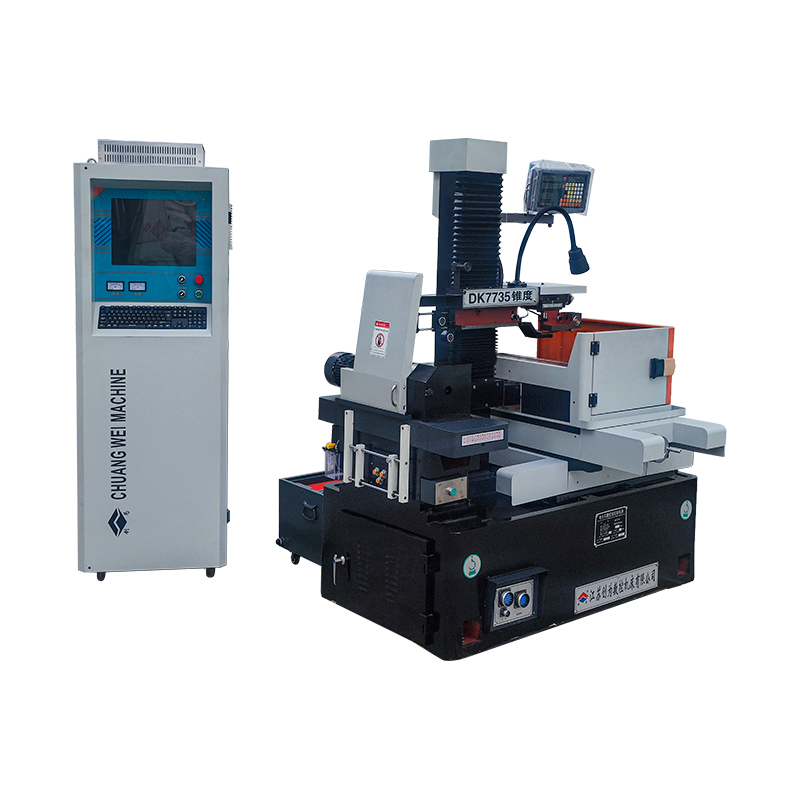

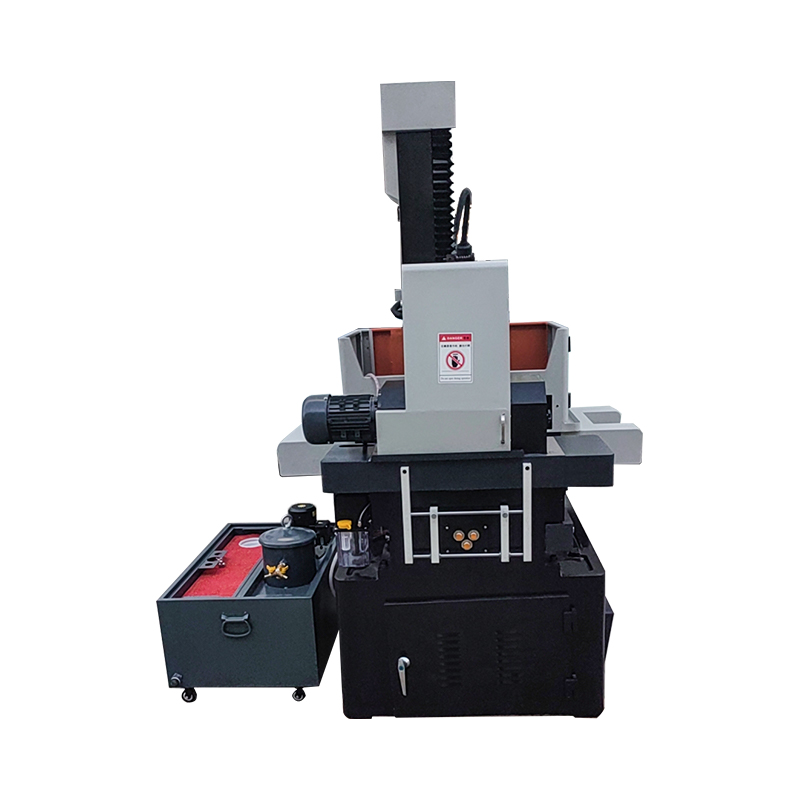

DK7735Fz ถังน้ำแรงดันสูง Stepper CNC CNC EDM

DK7735Fz ถังน้ำแรงดันสูง Stepper CNC CNC EDM Wire Machine เป็นเครื่องจักรที่มีความแม่นยำทางวิศวกรรมที่ออกแบบมาสำหรับการตัดลวดที่มีความแม่นยำสูงและมีประสิทธิภาพสูง มันมีระบบมอเตอร์สเต็ปเปอร์ขั้นสูงที่ทำให้มั่นใจได้ว่าการควบคุมที่แม่นยำและการทำงานที่ราบรื่นสำคัญสำหรับงานตัดที่ซับซ้อนและละเอียด การรวมถังน้ำแรงดันสูงช่วยให้การระบายความร้อนและการกำจัดเศษซากมีประสิทธิภาพช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของเครื่อง

พร้อมกับเทคโนโลยี CNC (การควบคุมตัวเลขคอมพิวเตอร์) DK7735FZ ช่วยให้สามารถใช้กระบวนการตัดอัตโนมัติและตั้งโปรแกรมได้เพื่อให้มั่นใจถึงความสอดคล้องและลดโอกาสเกิดข้อผิดพลาดของมนุษย์ เครื่องนี้มีความสามารถในการจัดการวัสดุนำไฟฟ้าที่หลากหลายทำให้มีความหลากหลายสำหรับการใช้งานอุตสาหกรรมที่หลากหลายรวมถึงการบินและอวกาศยานยนต์และการผลิตแม่พิมพ์

การก่อสร้างที่แข็งแกร่งของ DK7735FZ ช่วยให้มั่นใจได้ถึงความเสถียรและความทนทานแม้ภายใต้การดำเนินการอย่างต่อเนื่อง อินเทอร์เฟซที่ใช้งานง่ายรวมกับซอฟต์แวร์ที่มีประสิทธิภาพช่วยให้ผู้ให้บริการใช้งานง่ายและความสามารถในการดำเนินการรูปแบบการตัดที่ซับซ้อนด้วยเวลาการตั้งค่าน้อยที่สุด คุณสมบัติด้านความปลอดภัยเช่นกลไกการปิดระบบอัตโนมัติและกลไกการหยุดฉุกเฉินช่วยให้มั่นใจได้ว่าการป้องกันผู้ปฏิบัติงานและความสมบูรณ์ของเครื่อง

DK7735Fz ถังน้ำแรงดันสูง CNC CNC EDM เครื่องตัดสายไฟโดดเด่นสำหรับความแม่นยำความน่าเชื่อถือและประสิทธิภาพทำให้เป็นเครื่องมือสำคัญสำหรับอุตสาหกรรมที่ต้องใช้โซลูชันการตัดลวดคุณภาพสูง $

ติดต่อเรา

JIANGSU Chuangwei CNC Machine Tool Co. , Ltd.

คำอธิบายโครงสร้างผลิตภัณฑ์

1, หลักการพื้นฐานของการประมวลผลการตัดลวด EDM:
การประมวลผลการตัดลวด EDM การปล่อยพัลส์ระหว่างลวดอิเล็กโทรดและชิ้นงานดังแสดงในรูปที่หนึ่ง เมื่อมาถึงพัลส์ไฟฟ้าระหว่างลวดอิเล็กโทรดและชิ้นงานจะสร้างการปล่อยประกายไฟตรงกลางของช่องทางปล่อยอุณหภูมิจะสูงถึง 10,000 ℃หรือมากกว่านั้นอุณหภูมิสูงเพื่อให้โลหะชิ้นงานละลายเพื่อให้บรรลุวัตถุประสงค์ในการตัดโลหะ

2, องค์ประกอบของเครื่องมือเครื่อง:
เครื่องมือเครื่องจักรส่วนใหญ่ประกอบด้วยกลไกการขนส่งลวด, ระบบลวด, ระบบการทำงานของของเหลวระบบระบบไฟฟ้าและตัวเลขและส่วนอื่น ๆ
(1) WorkTable
WorkTable ใช้เพื่อยึดชิ้นงานที่จะประมวลผลเพื่อให้ได้การประมวลผลการให้อาหารอัตโนมัติ ส่วนใหญ่ประกอบด้วยแผ่นสะกแสข้ามส่วนบนและล่างสกรูลูกบอลที่แม่นยำเกียร์ที่ปราศจากแบคแลชและ Guideway แผ่นลากบนและล่างจะเคลื่อนที่ไปมาตามแนวทางเชิงเส้นเชิงเส้นที่แม่นยำและกำลังของมันถูกส่งโดยมอเตอร์ก้าวไปยังสกรูลูกบอลผ่านชุดเกียร์ที่ปราศจากแบ็คแลชเพื่อให้ได้มาเนื่องจากการบรรลุพัลส์เพื่อให้ได้ความต้องการแบบลากเส้นที่มีความละเอียด ของสูงและมีระดับความแข็งแกร่งและความต้านทานการสึกหรอ ความแข็งแกร่งและความต้านทานการสึกหรอบางอย่าง
(2) ชิ้นส่วนการขนส่งลวด
ส่วนประกอบการขนส่งลวดส่วนใหญ่จะใช้ในการขับเคลื่อนลวดอิเล็กโทรดตามการเคลื่อนที่ของความเร็วเชิงเส้นที่แน่นอนและลวดอิเล็กโทรดจะถูกบาดแผลบนถังเก็บอย่างเรียบร้อยกลไกการขนส่งลวดประกอบด้วยถังเก็บมอเตอร์, แผ่นลากบนและล่าง, สายพานซิงโครนัส, อุปกรณ์ย้อนกลับและส่วนประกอบอื่น ๆ
ข้อกำหนดพื้นฐานคือ:
①กระบอกเก็บของในมือข้างหนึ่งหมุนการเคลื่อนที่เพื่อให้แน่ใจว่าลวดอิเล็กโทรดในกระบอกเก็บของจัดเก็บจะถูกจัดเรียงอย่างเรียบร้อย
②รัศมีรัศมีและการเรียกใช้ตามแนวแกนของกระบอกสูบที่เก็บของควรมีขนาดเล็ก
③กระบอกสูบควรหมุนไปข้างหน้าและย้อนกลับ
④กลไกการจัดเก็บลวดควรได้รับการหุ้มฉนวนจากเตียง
⑤ชิ้นส่วนการขนส่งลวดใช้ฝาปิดปิดเพื่อป้องกันไม่ให้ของเหลวทำงานสาด
(3) ชิ้นส่วนกรอบลวด
ชิ้นส่วน wireframe ส่วนใหญ่ประกอบด้วยคอลัมน์ส่วนคานด้านบนและล่างล้อคู่มือหัวเรียวและส่วนประกอบอื่น ๆ ส่วนประกอบ wireframe และส่วนประกอบทรงกระบอกที่เก็บลวดรวมกันเป็นระบบการเคลื่อนไหวของลวดอิเล็กโทรด ฟังก์ชั่นหลักของโครงลวดคือการรองรับลวดอิเล็กโทรดเมื่อเคลื่อนที่ด้วยความเร็วเชิงเส้นที่เสถียรและเพื่อให้ส่วนการทำงานของลวดอิเล็กโทรดที่มุมเรขาคณิตที่แน่นอนไปยังระนาบโต๊ะ
ชุดประกอบแบบเรียว (แผ่นลากแบบข้ามที่ติดตั้งอยู่บนคานด้านบน) สามารถมั่นใจได้ว่าชิ้นงานเครื่องจักรกลสำเร็จได้ 6 °/80㎜

(4) ส่วนประกอบเตียง
เตียงเป็นโครงสร้างกล่องสี่เหลี่ยมทั้งหมดดังนั้นความแข็งแกร่งและความแข็งแรงจะดีส่วนบนซึ่งติดตั้งชิ้นส่วนตารางชิ้นส่วนโครงร่างและชิ้นส่วนการขนส่งลวดและส่วนล่างนั้นมาพร้อมกับถังของเหลวที่ใช้งานได้และชิ้นส่วนไฟฟ้าของเครื่องมือเครื่องจักรซึ่งไม่เพียง แต่ปลอดภัย

คำอธิบายของผลิตภัณฑ์ในระดับนำในประเทศจีน

1、 การหล่อคุณภาพสูงและการรักษาริ้วรอย
การคัดเลือกนักแสดง: HT200
การคัดเลือกนักแสดงอายุ: อายุเทียมและความชราตามธรรมชาติ
การคัดเลือกนักแสดง - อายุเทียม - การวางแผนคร่าวๆ - อายุตามธรรมชาติ (มากกว่าครึ่งปี) - การสั่นสะเทือนความถี่สูง - การตัดเฉือน - การประกอบการหล่อที่ได้รับการรักษาด้วยวิธีนี้ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงของส่วนพื้นฐานหลักของเครื่องมือเครื่องนี้ ความเสถียรของประสิทธิภาพของส่วนพื้นฐานหลักของเครื่องมือเครื่องจักร
2 ส่วนหลักทั้งหมดคือผู้ผลิตในประเทศและต่างประเทศที่รู้จักกันดี (แนบ) ด้วยวิธีนี้เราสามารถรับประกันได้ว่าชิ้นส่วนที่สนับสนุนที่เราเลือกนั้นมีคุณภาพสูงและสูงเสมอ
3、 โครงสร้างเครื่องขั้นสูงและสมเหตุสมผล
(1) เค้าโครงโดยรวมของเครื่องมีความสมเหตุสมผลและความแข็งแกร่งโดยรวมนั้นดี จากประสบการณ์ของเราเนื่องจากแขนส่วนบนและล่างถูกตัดและคอลัมน์ถือเป็นโครงสร้างส้อมการปรับจูนดังนั้นความแข็งแรงของความแข็งแกร่งของคอลัมน์จะส่งผลโดยตรงต่อความเสถียรของเฟรมลวดซึ่งมีผลต่อความหยาบและความแม่นยำของชิ้นงาน
(2) ตลับลูกปืนหลักที่ใช้สำหรับสกรูลูกในชิ้นส่วนตารางจะถูกจับคู่เป็นพิเศษกับสิ่งที่ผลิตโดยผู้ผลิตมืออาชีพ (โรงงานแบริ่งฮาร์บิน) และแบริ่งคู่นี้ทำให้มั่นใจได้ว่าการกวาดล้างตามแนวแกนของตลับลูกปืนอยู่ภายใน0.004㎜
(3) ต้นแขนมีหัวเรียวซึ่งไม่เพียง แต่สามารถตัดชิ้นงานเรียวได้ แต่ยังสามารถทำให้สะดวกในการปรับแนวดิ่งของลวดโมลิบดีนัม
(4) ระบบอัตโนมัติระดับสูง กระบวนการตัดเฉือนนั้นเป็นไปโดยอัตโนมัติและติดตั้งด้วยการป้องกันลวดที่หักอัตโนมัติการป้องกันความล้มเหลวของพลังงานการค้นหาศูนย์กลางอัตโนมัติและฟังก์ชั่นอื่น ๆ
6、 กระบวนการประกอบที่เข้มงวด
(1) สายการประกอบที่สมเหตุสมผลและกระบวนการประกอบที่เข้มงวด
a) หลังจากชิ้นส่วนได้รับการตรวจสอบและผ่านการรับรองชิ้นส่วนจะถูกประกอบอย่างเคร่งครัดตามกระบวนการประกอบและชิ้นส่วนจะได้รับการตรวจสอบและมีคุณสมบัติก่อนเข้าสู่สมัชชา
b) แต่ละกระบวนการมีกระบวนการประกอบอย่างเข้มงวดและข้อกำหนดการตรวจสอบสำหรับแต่ละส่วนและเครื่องมือเครื่องแต่ละเครื่องไม่เพียง แต่มีบันทึกการตรวจสอบเครื่องทั้งหมด แต่ยังมีบันทึกการตรวจสอบชิ้นส่วนและบันทึกการตรวจสอบชิ้นส่วน
(2) กระบวนการประกอบที่สำคัญการจัดตั้งจุดควบคุมคุณภาพการประกอบพิเศษการตรวจสอบพิเศษและบันทึก เช่นชุดประกอบของล้อคู่มือชุดประกอบแบริ่งสกรูลูกบอลชุดถังเก็บและอื่น ๆ

คุณสมบัติเชิงกล

1. เครื่องหลักใช้โครงสร้างและโครงสร้างคอลัมน์สี่เหลี่ยมซึ่งสามารถทำให้ตารางเคลื่อนที่ได้อย่างสมบูรณ์บนเตียงรับประกันความแม่นยำของการเคลื่อนไหวของตารางอย่างมีประสิทธิภาพและทำให้เครื่องมีเสถียรภาพและเชื่อถือได้
2. เครื่องมือเครื่องจักรใช้กรอบลวดที่ปรับได้ขนาดใหญ่โครงสร้างที่สมเหตุสมผลและความแข็งแกร่งที่ดีเหมาะสำหรับการปรับความหนาขนาดใหญ่ที่ปรับได้ 400 มม.
3. x, แกน y ใช้ความแม่นยำสูงสกรูลูกสามารถบรรลุความแม่นยำของกิจกรรมความไวสูง, แนวทางของรางนำทางทุกชนิดใช้เหล็กกล้า GR15 ที่มีความแข็งแรงสูงความแข็ง (HRC) เพื่อให้แน่ใจว่ามากกว่า 55 °ซึ่งช่วยให้มั่นใจได้ถึงความแม่นยำในการตัดแต่ง

พารามิเตอร์หลักทางเทคนิค

Worktable ด้านนอกมิติ:	720 × 470 มม.
ความหนาการตัดสูงสุด:	400 มม.
เรียวสูงสุด:	6º/80 มม. （± 3 °)
น้ำหนักโหลดสูงสุด:	400 กิโลกรัม
x, y แกนพิกัดการเดินทาง:	350 × 450 มม.
ลวดโมลิบดีนัมความเร็วในการทำงาน:	0 ~ 11m/s
การเคลื่อนย้ายตารางสัตว์แรงกระตุ้นเทียบเท่า:	0.001 มม.
แหล่งจ่ายไฟ:	380V.50Hz (220V.50Hz)
การใช้พลังงานของเครื่อง:	＜2kva
น้ำหนักของเครื่องหลัก:	1200 กิโลกรัม
ขนาดด้านนอกของเครื่องหลัก:	1470 × 1170 × 1510
ความแม่นยำในการตัดเฉือน:	ตามมาตรฐาน GB/T 7926-2015
ความขรุขระพื้นผิวที่เหมาะสม	ra≤1.5um。

PREV: No previous article
NEXT:DK7745Fz Stepper Stepper CNC EDM เครื่องตัดสาย

ติดต่อกัน

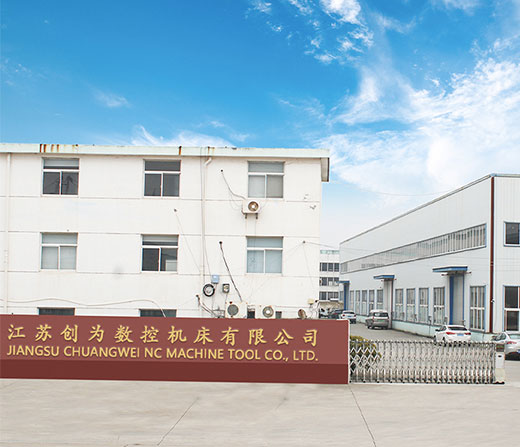

เกี่ยวกับเรา
