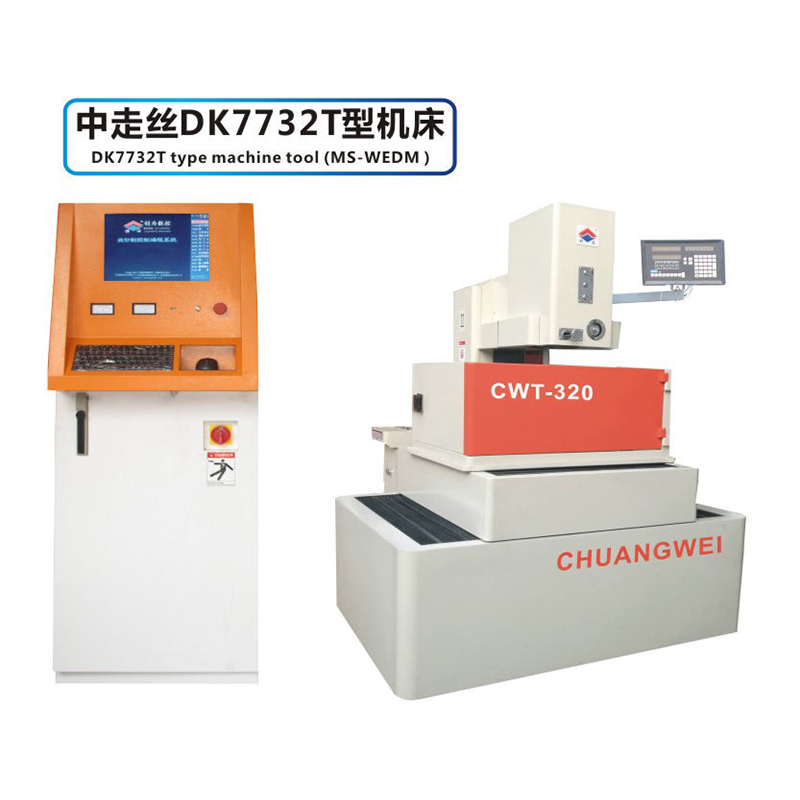

DK7732 T-type Servo Anti-resonance CNC Wire EDM เครื่องตัดความเร็วกลาง

DK7732 T-type Servo Anti-resonance Wire CNC Wire EDM เครื่องตัดความเร็วกลางเป็นเครื่องมือที่ล้ำสมัยที่ออกแบบมาเพื่อความแม่นยำและประสิทธิภาพในอุตสาหกรรมเครื่องจักรกล ด้วยเทคโนโลยีการควบคุมเซอร์โวขั้นสูงเครื่องนี้ช่วยให้มั่นใจได้ว่าประสิทธิภาพการต่อต้านการสั่นสะเทือนช่วยลดการสั่นสะเทือนและเพิ่มความแม่นยำในการตัด ความสามารถในการใช้ความเร็วปานกลางจะสร้างความสมดุลที่สมบูรณ์แบบระหว่างความเร็วและความแม่นยำทำให้เหมาะสำหรับงานตัดที่ซับซ้อนที่หลากหลาย

DK7732 มีโครงสร้างที่แข็งแกร่งด้วยการออกแบบประเภท T ให้ความมั่นคงและความแข็งแกร่งที่เพิ่มขึ้น ระบบ EDM ลวดคุณภาพสูงของมันมีความสามารถในการสร้างการตัดที่ซับซ้อนและมีรายละเอียดด้วยความสอดคล้องที่น่าทึ่ง ระบบควบคุม CNC นั้นใช้งานง่ายนำเสนอการใช้งานที่ใช้งานง่ายและฟังก์ชั่นที่ครอบคลุมเพื่อตอบสนองความต้องการเครื่องจักรกลที่หลากหลาย

ติดตั้งเครื่องกำเนิดไฟฟ้าประสิทธิภาพสูงเครื่องจะให้ผิวและความแม่นยำ ระบบระบายความร้อนที่เป็นนวัตกรรมทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันและยืดอายุการใช้งานของเครื่อง นอกจากนี้ DK7732 ยังรวมถึงระบบการกรองขั้นสูงรักษาสภาพแวดล้อมการทำงานที่สะอาดและลดข้อกำหนดการบำรุงรักษา

เหมาะสำหรับการใช้งานในด้านการบินและอวกาศยานยนต์และวิศวกรรมที่มีความแม่นยำเครื่อง DK7732 T-type Servo Anti-Resonance Wire EDM Machine โดดเด่นสำหรับความน่าเชื่อถือความแม่นยำและคุณสมบัติทางเทคโนโลยีขั้นสูง เป็นทางออกที่เหมาะสำหรับผู้ผลิตที่ต้องการเพิ่มประสิทธิภาพและบรรลุผลลัพธ์ที่มีคุณภาพสูง

ติดต่อเรา

JIANGSU Chuangwei CNC Machine Tool Co. , Ltd.

คำอธิบายโครงสร้างผลิตภัณฑ์

1. เครื่องมือเครื่องมือเครื่องจักร: ใช้ T-Type Duplex Box โครงสร้างโดยรวม; โครงสร้างการรับน้ำหนักหลักรองรับซี่โครงเชื่อมต่อการขนส่ง, ชั้นวางสายไฟ, พื้นผิวอ้างอิงการขนส่งลวด, สร้างเส้น T-type รวมหลายสาย, พื้นผิว, และร่างกาย, การหล่อทรายพลาสติกช่วยให้ความแข็งแกร่งและความเสถียรของร่างกายเครื่องจักรโดยรวม
2. ส่วนการขนส่งของ Workbench: การขนส่งใช้โครงสร้างซี่โครงที่เป็นของแข็งและนูน, โครงสร้างซี่โครงเสริมรูปแบบ, โครงสร้างองค์กรที่มีความเสถียรในการหล่อทรายพลาสติกไม่ใช่เรื่องง่ายที่จะสร้างข้อผิดพลาดรูปร่าง (การเสียรูป) คู่มือสกรูและเส้นตรงได้รับการออกแบบให้ติดตั้งบนระนาบอ้างอิงฐานเดียวกันเพื่อปรับปรุงความแม่นยำของตำแหน่งการประกอบและกำจัดข้อผิดพลาดการประกอบ (
3. ส่วนแร็คลวด: คอลัมน์ใช้โครงสร้างกล่อง C-type ส่วนบนของคอลัมน์ C-type (ชั้นวางสายไฟด้านบน) และตัวชั้นวางสายไฟล่างเป็นชั้นวางสายไฟคงที่ซึ่งค่อนข้างแข็งและไม่ง่ายที่จะสะท้อน กลไกการบีบอัดเชิงตัวเลขของสปริงของชุดล้อลวดทำให้มั่นใจได้ถึงความตึงเครียดที่สมดุลของลวดโมลิบดีนัม กลไกการยกก้านสี่เหลี่ยมจัตุรัสใช้เกียร์หนอนกลไกเกียร์แบบขดลวดและคู่มือ 900V และตัวเลื่อนรูปตัววีให้แน่นและล็อคซึ่งสามารถปรับความสูงของการตัดได้อย่างน่าเชื่อถือและสะดวก อุปกรณ์สเปรย์น้ำด้านบนประกอบด้วยแผ่นสเปรย์น้ำและคู่มือลวดซึ่งเชื่อมต่อกับด้านล่างของก้านแกนสี่เหลี่ยมจัตุรัสเพื่อรักษาเสถียรภาพการสั่นสะเทือนของลวดโมลิบดีนัมและช่วยแผ่นสเปรย์น้ำด้านบนเพื่อฉีดสารหล่อเย็นในส่วนการประมวลผลอย่างสมบูรณ์ $

พารามิเตอร์เชิงกล

1. Workbench Table Size: 900 × 600 มม.
2. สูงสุด x/y แกนเดินทาง: 500 × 630 มม.
3. สูงสุด Z แกนเดินทาง: 300 มม.
4. แกนที่ตั้งโปรแกรมได้: x/y/u/v สี่แกน (สี่ลิงก์)
5. x/y แกนบอลลูกบอล (ความแม่นยำ): สกรูบอล
6. x/y แกนนำทางราง (ความแม่นยำ): สไลด์เชิงเส้น
7. ความแม่นยำในการประมวลผล: ตามมาตรฐาน JB_T 11999.1-2014
8. ความเร็วฟีดลวด: 0-11 m/s
9. ขนาดเครื่องมือเครื่อง: 1980 × 1600 × 2000
10. เครื่องมือเครื่องจักรน้ำหนัก: 3400kg
11. การโหลดตารางสูงสุด: 1200kg
12. ชิ้นงานชิ้นงานสูงสุด: 900 × 550 × 400
13. การกำหนดค่ามาตรฐานของระบบพลังงาน: 380V ± 10%/50Hz
14. พลังงานอินพุต: 2kw
15. การประมวลผลสูงสุดปัจจุบัน: 8a
16. จอแสดงผล: หน้าจอ LCD สี 15”
17. ไดรฟ์แกนเซอร์โว X และ Y ใช้ระบบไดรฟ์ AC Servo แบรนด์ที่มีชื่อเสียงซึ่งมีความแม่นยำในการประมวลผลที่มีความเสถียรมากขึ้นและความแม่นยำในการตัดที่สูงขึ้น
18. วิธีการเขียนโปรแกรม: CAD/CAM/ISO
