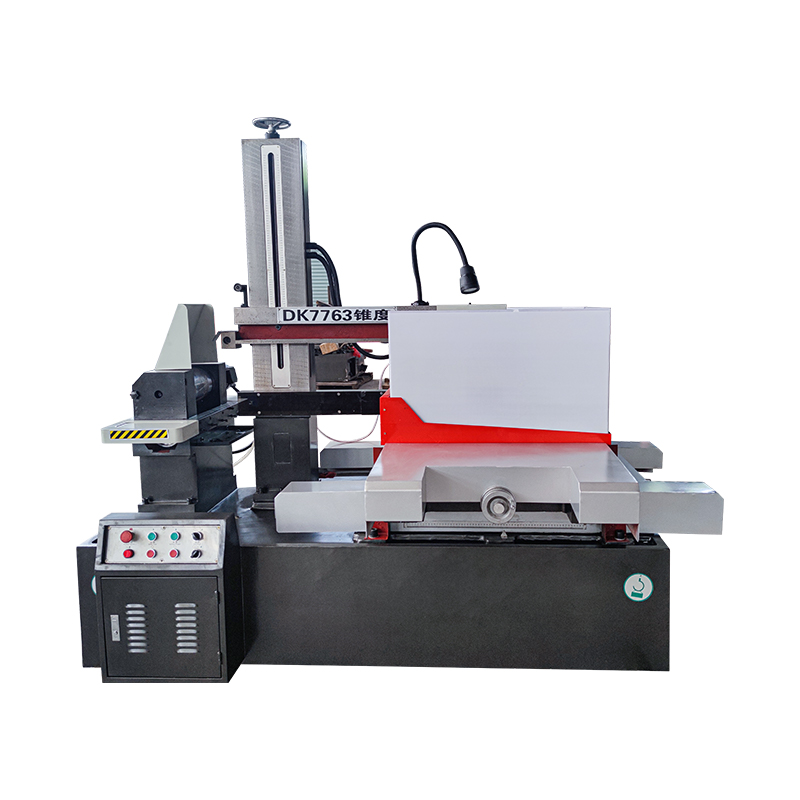

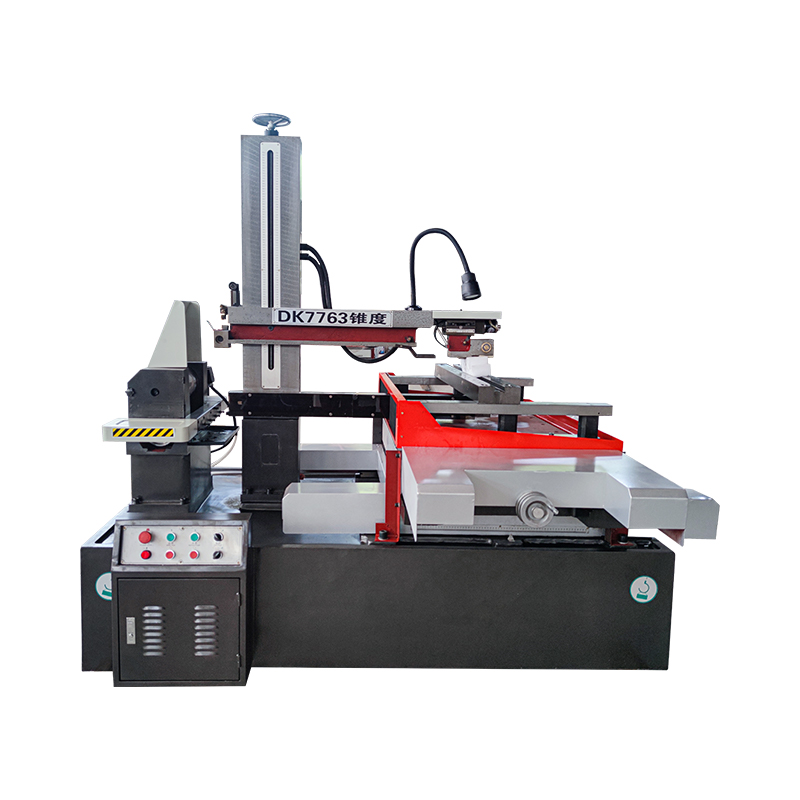

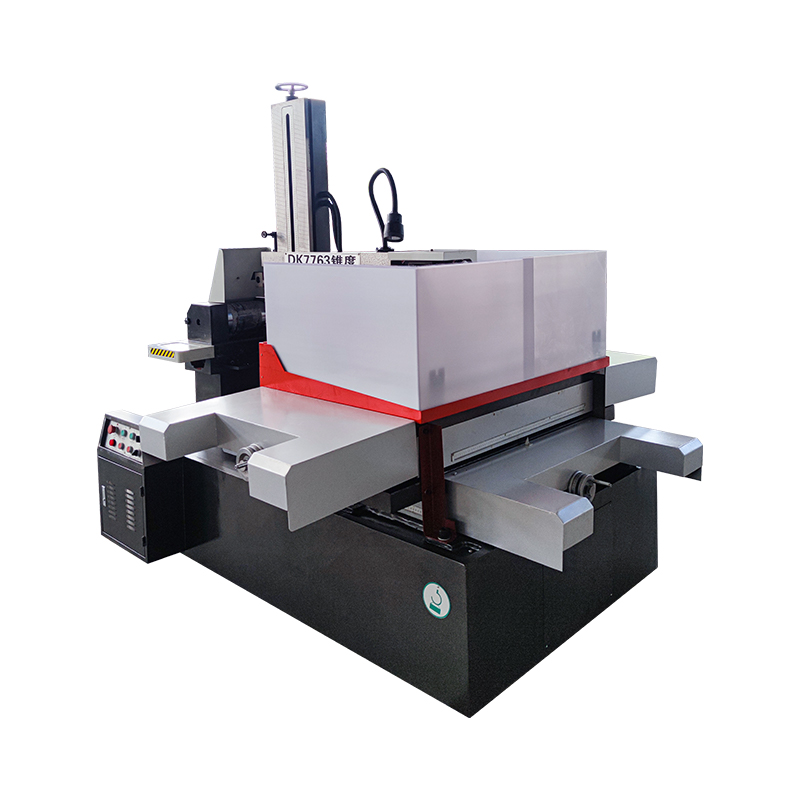

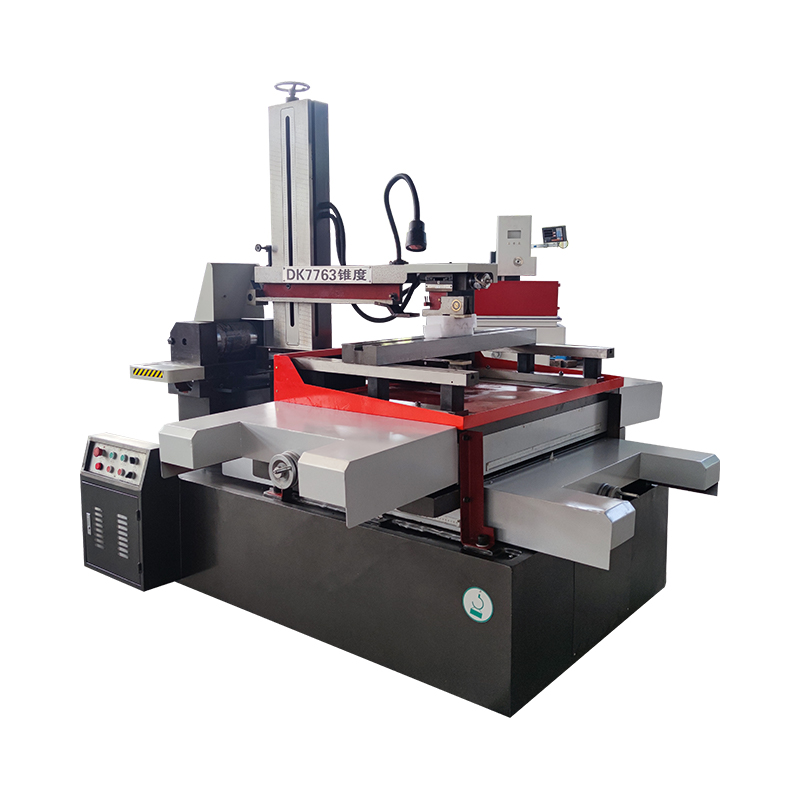

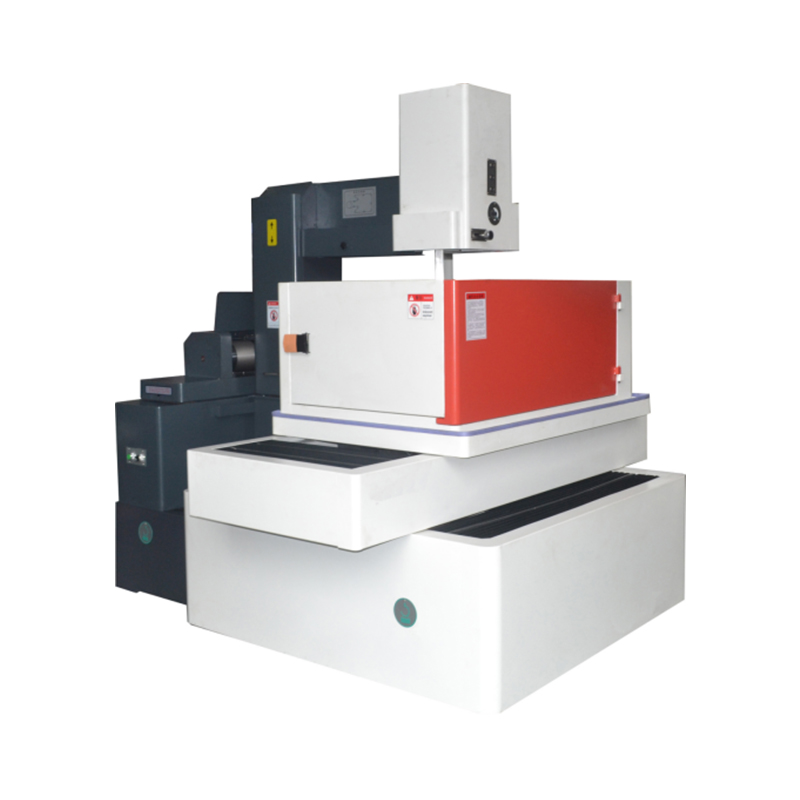

DK7763 F แบบไม่มาตรฐาน F Model AZ Protection Overcurrent Wire CNC Wire EDM เครื่องตัดความเร็วสูง

1. ขนาดของ Workbench: 1580 × 980 มม.
2. ความหนาสูงสุดการตัด: 600 มม.
3. Taper สูงสุด: 6º/80 มม.
4. โหลดสูงสุด: 2500 กิโลกรัม
5. x, y แกนพิกัดการเดินทาง: 800 × 1200 มม.
6. ความเร็วในการทำงานของสายไฟมอเตอร์: 11m/s
7. Workbench เคลื่อนไหวไขมันเทียบเท่า: 0.001 มม.
8. ของเหลวในการทำงาน: DK-1, DK-4 Nanguang
9. แหล่งจ่ายไฟ: 380V.50Hz (220V.50Hz)
10. การใช้พลังงานของเครื่อง: <2kva
11. น้ำหนักเครื่องหลัก: 5500kg
12. ขนาดเครื่องหลัก: 3000 × 2400 × 1800
13. ความแม่นยำในการประมวลผล: ตามมาตรฐาน GB/T7926-2015
14. ความขรุขระพื้นผิวที่เหมาะสมra≤2.5um.

1. เตียงเครื่องจักรทำจากการหล่อทรายเรซิ่นซึ่งมีความผิดปกติเล็กน้อยและมีความแข็งแรงสูงหลังจากการแบ่งเบาข้อรอง
2. มันมีลักษณะของประสิทธิภาพที่เสถียร, กำลังขับสูง, ความเร็วในการตัดที่รวดเร็ว, พื้นผิวสูง, และการสูญเสียลวดโมลิบดีนัมต่ำ การสูญเสียลวดโมลิบดีนัมต่ำพิเศษช่วยลดต้นทุนการประมวลผลอย่างมาก
3. การเขียนโปรแกรมและการควบคุมแบบบูรณาการ: กราฟิกที่ซับซ้อนสามารถแปลงเป็นภาพวาด DXF ผ่าน CAD สามารถติดตามกราฟิกการประมวลผลแบบเรียลไทม์และสามารถแสดงสถานะการประมวลผลหลายสถานะได้ นอกจากนี้ยังมีหน่วยความจำความล้มเหลวของพลังงานการหดตัวของลัดวงจรการป้องกันการเบรกลวดการปิดระบบอัตโนมัติและการหมุนมุมโดยพลการ
4. อินเวอร์เตอร์การตัดสายแบรนด์ที่ทุ่มเทใช้เพื่อควบคุมมอเตอร์ขนส่งลวดด้วยการควบคุมความเร็วแบบสตีลและการเปลี่ยนแบบไม่สัมผัสกับสวิตช์เหนี่ยวนำ ไม่มีการรบกวนจากจุดประกายในระหว่างการแลกเปลี่ยนไม่มีเสียงรบกวนและมอเตอร์ทำงานได้อย่างราบรื่นซึ่งช่วยเพิ่มความน่าเชื่อถือและความปลอดภัยของเครื่องมือเครื่องจักร

หลักการพื้นฐานของการตัดลวด EDM คือการใช้อิเล็กโทรดเครื่องมือเพื่อทำการปล่อยพัลส์บนชิ้นงานเพื่อให้ได้การประมวลผล การตัดลวด EDM ไม่จำเป็นต้องมีการผลิตขั้วไฟฟ้าและใช้ลวดโลหะบาง ๆ (มักเรียกว่าลวดโมลิบดีนัม) เป็นอิเล็กโทรดเครื่องมือ เสาบวกของแหล่งจ่ายไฟพัลส์เชื่อมต่อกับชิ้นงานและขั้วลบเชื่อมต่อกับลวดโมลิบดีนัม ลวดโมลิบดีนัมจะเคลื่อนที่ไปมาด้วยความเร็วที่แน่นอนและมันก็เข้าและออกจากพื้นที่ปล่อยอย่างต่อเนื่อง ในเวลาเดียวกันสื่อของเหลวจะถูกพ่นระหว่างลวดโมลิบดีนัมและชิ้นงาน ตราบใดที่ผู้ปฏิบัติงานควบคุมความเร็วและวิถีของการเคลื่อนไหวของลวดโมลิบดีนัมได้อย่างมีประสิทธิภาพบนชิ้นงานรูปร่างและขนาดที่ต้องการของชิ้นงานสามารถตัดได้ วิถีการเคลื่อนไหวของชิ้นงานเกิดขึ้นโดยพิกัด WorkTable (มอเตอร์สเต็ปเปอร์ที่ควบคุมได้สองตัวในทิศทางแนวตั้งและแนวนอน) เคลื่อนที่ไปในทิศทาง X และ Y
เครื่องจักรหลักของเครื่องมือตัดสาย CNC ซีรีส์ DK ประกอบด้วยเตียง, worktable, อุปกรณ์ให้อาหารลวด, แร็คลวด, ถังหล่อเย็น, เครื่องมือเครื่องใช้ไฟฟ้าเครื่องใช้ไฟฟ้า, อุปกรณ์เสริมและส่วนประกอบอื่น ๆ มันขึ้นอยู่กับเตียงและ worktable อุปกรณ์ให้อาหารลวดและตะแกรงลวดติดตั้งบนพื้นผิวฐานเดียวกันของเตียง
ต่อไปนี้มีการแนะนำแยกกัน:
1) เตียง
เตียงเป็นชิ้นส่วนเหล็กหล่อที่มีรูปทรงกล่องเหล็กซึ่งเป็นโครงสร้างการหล่อแบบอินทิกรัล ส่วนบนถูกติดตั้งด้วยโต๊ะทำงานกลองลวดเก็บสายไฟลวดแสงและส่วนอื่น ๆ
2) Workbench
Workbench ส่วนใหญ่ประกอบด้วยพื้นผิวโต๊ะทำงานแผ่นลากกลางสกรูลูกบอลและกล่องเกียร์ความเร็ว การเคลื่อนไหวตามยาวและตามขวางของแผ่นลากใช้โครงสร้างคู่มือบอลและมอเตอร์สเต็ปเปอร์ขับสกรูผ่านเกียร์ต่อต้านแบ็คแลชสองคู่เพื่อตระหนักถึงการเคลื่อนไหวของโต๊ะทำงาน สกรูลูกมีข้อดีของความแม่นยำในการส่งผ่านสูงประสิทธิภาพสูงและอายุการใช้งานที่ยาวนาน
3) อุปกรณ์ขนส่งลวด
ดรัมที่เก็บลวดประกอบด้วยกระบอกสูบกลวงที่มีผนังบาง มอเตอร์ขับเคลื่อนดรัมที่เก็บลวดเพื่อหมุนผ่านขั้วต่อและการเคลื่อนที่แบบลูกสูบของดรัมที่เก็บลวดมาจากสกรูหลังจากที่ความเร็วเฟืองเปลี่ยนไปเพื่อขับเคลื่อนแผ่นลากอุปกรณ์การขนส่งลวด
การย้อนกลับบ่อยครั้งของแผ่นดรัมดรัมที่จัดเก็บลวดจะถูกควบคุมโดยชุดสวิตช์เหนี่ยวนำ โครงสร้างนั้นง่ายและการดำเนินการมีความอ่อนไหว บล็อกการชนด้านซ้ายและขวาติดตั้งอุปกรณ์ความปลอดภัยมากเกินไป เมื่อสวิตช์เหนี่ยวนำไม่สามารถเปลี่ยนทิศทางกระแสของมอเตอร์ขนส่งลวดจะถูกตัดออก
4) ตะแกรง
ลวดโมลิบดีนัมเป็นเหมือนสายพานส่งแบบปิดซึ่งขับเคลื่อนด้วยกลองที่คดเคี้ยวเพื่อทำงานไปมา ล้อลวดและล้อคู่มือหลักถูกห่อด้วยลวดโมลิบดีนัมและวิ่งในรอบ
วงล้อนำใช้ส่วนที่ปิดสนิทของลวดโมลิบดีนัมในแนวตั้ง
5) ถังหล่อเย็น
ปั๊มน้ำให้ของเหลวที่ใช้งานได้ไปยังพื้นที่แปรรูป ตะกอนสะสมอยู่ในกล่องสิ่งสกปรกและต้องทำความสะอาดเป็นประจำ สารหล่อเย็นที่ใช้งานได้ใช้ของเหลว dx-1 saponified
6) อุปกรณ์เสริม
①แคลมป์: กลุ่มแคลมป์ใช้เพื่อแก้ไขแผ่นแบนหรือทรงกระบอกและที่ยึดติดกับโต๊ะทำงานด้วยสกรู T-type
②ข้อเหวี่ยง: ใช้สำหรับม้วนลวดเพื่อหมุนดรัมที่เก็บลวด
③ล้อรัดลวด: ใช้เพื่อขันลวดโมลิบดีนัมด้วยตนเองด้วยตนเอง
